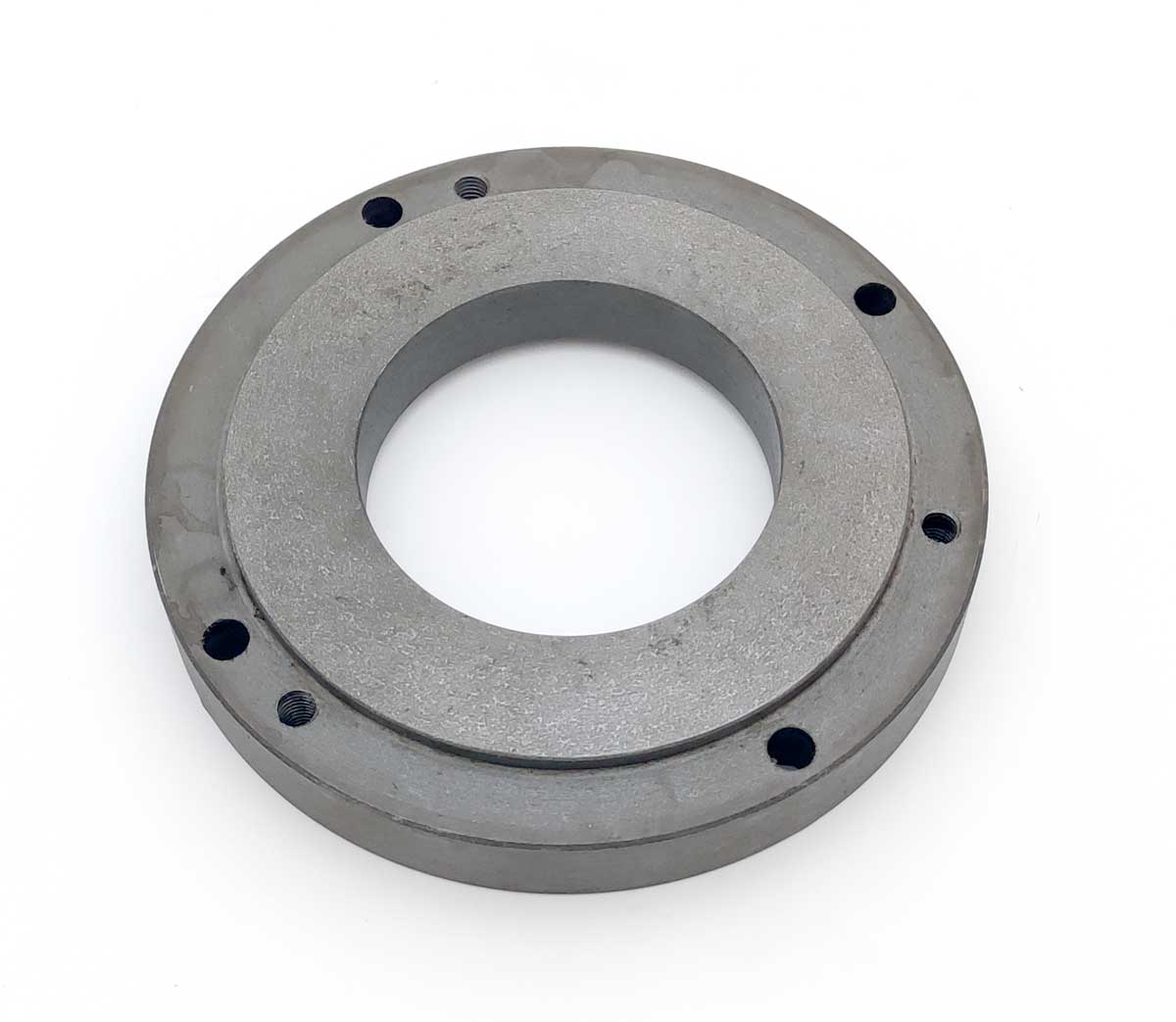

Příruba - upínací deska 160 mm, např. pro soustruh GH550, a jiné, Warco

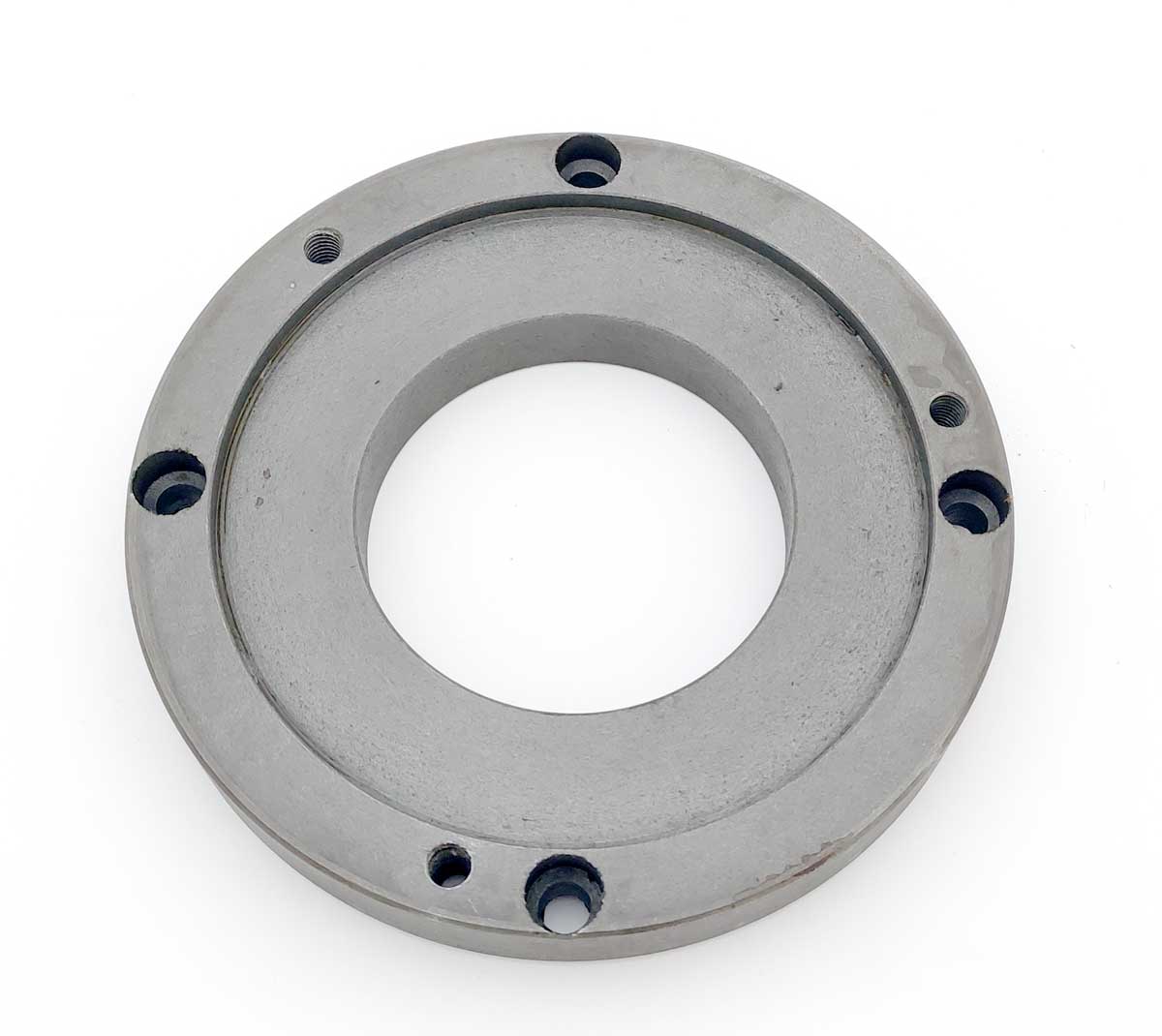

Poznámka: obrázky jsou pouze ilustrační a nemusí zobrazovat skutečnou přírubu pro daný soustruh.

Příruby pro soustruhy umožňují uchycení kleštinových nebo alternativních sklíčidel ke vřetenu. V nabídce máme celou řadu těchto upínacích desek pro námi nabízené soustruhy.

Tech. údaje:

• vnější průměr: 160 mm
• vnitřní průměr: 80 mm
• osazení na vnější straně: 130 mm (výška 4 mm)
• zápich na vnitřní straně: 130 mm (hloubka 5 mm)
• roztečná kružnice pro uchycení sklíčiddla: 145 mm (4 otvory, pr. 8,5 mm )

Připevnění příruby:

Tyto příruby potřebují mírně osoustružit přímo na daném stroji - v závislosti na použití - velice jednoduchý proces. Příruby jsou přizpůsobené vřetenu daného soustruhu.

Postup: Upevněte vhodnou přírubu k vřetenu vašeho soustruhu. Lehce seberte (osoustružte) lícní stranu, čímž dosáhnete přesnou rovinu a kolmost. Pak vysoustružte trn, který bude přesně pasovat na osazení na zadní straně kleštinového upínače. Je velice důležité, abyste změřili kruhovou rozteč (PCD) montáčních otvorů, aby bylo možné upevnit kleštinový držák k přírubě.

Díky tomu, že každý soustruh má jinou kruhovou rozteč bude pravděpodobně nutné vyvrtat správný otvor a vytvořit v něm odpovídající závit pro dané sklíčidlo.

Zde je tabulka pro jednoduchou identifikaci přírub a typů soustruhů k nim vhodných:
